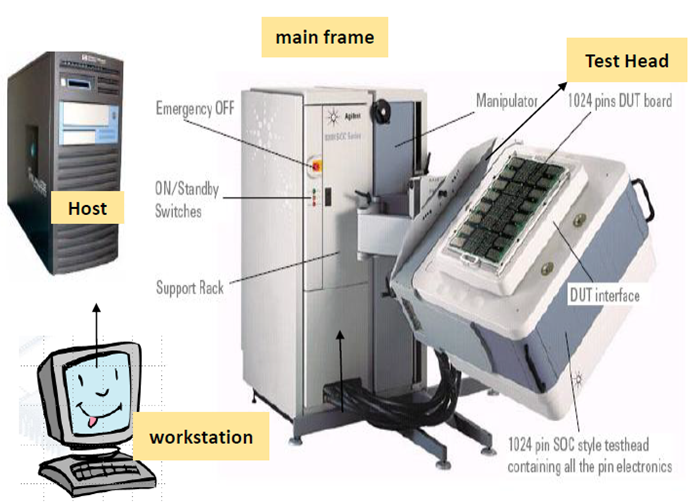

半导体测试板，也就是我们常说的ATE（Automatic Test Equipment），是半导体行业里不可或缺的一个重要环节。它就像是半导体芯片的"体检医生"，能够对芯片的性能进行全面的检测和评估。




在半导体芯片的生产过程中，测试是一个非常重要的步骤。因为即使是最先进的制造工艺，也无法保证每一个芯片都是完美无缺的。而ATE，就是用来发现这些不完美的地方，确保最终交付给消费者的芯片能够达到设计的性能标准。

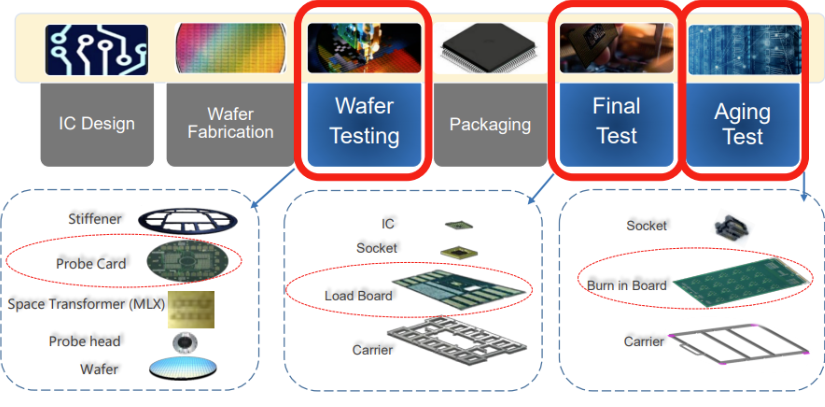

ATE的世界可不像咱们想得那么简单，它有多种多样的“面孔”，每种都身怀绝技。

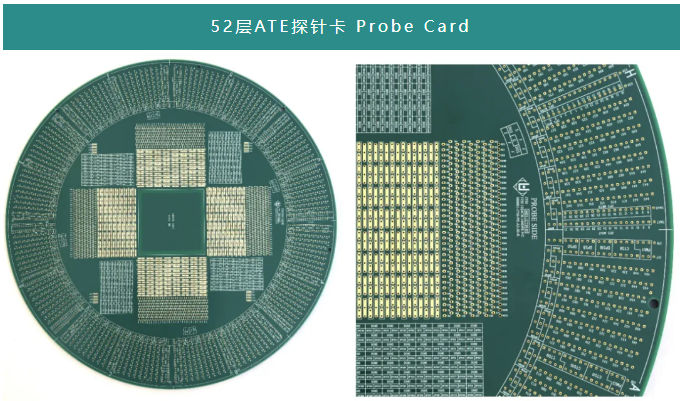

探针卡（Probe Card）：这家伙就像是ATE家族里的“侦探”，专门负责在未切割、未封装的晶圆上“探案”。它通过一根根细小的探针，对晶圆上的每个芯片进行电气测试，就像是在给芯片做体检，筛选出那些身体倍儿棒的，送去封装成咱们熟悉的样子。



负载板（Load Board）：封装好的芯片也不能直接上岗，还得经过负载板的考验。负载板就像是ATE里的“训练师”，对封装好的芯片进行各种功能测试和性能测试，确保它们能在各种环境下都表现优异。特别是那些高速接口的芯片，对负载板的阻抗要求可高了，稍微差点儿都不行。


老化测试板（Burn-in Board，简称BIB）：这名字听起来就挺狠的，对吧？老化测试板就像是ATE里的“严师”，专门给芯片来个“魔鬼训练”——热循环、加速开关循环，各种折腾，目的就是为了找出那些潜在的“软脚虾”，也就是那些早期可能会失效的芯片。这样，咱们买到的产品就更耐用了。

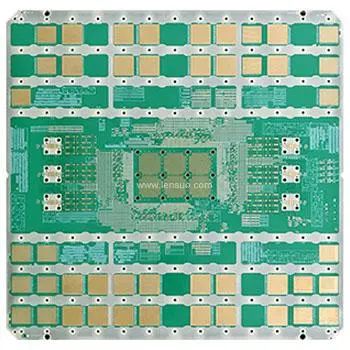

随着集成电路（IC）越做越小，越做越复杂，ATE测试板的技术含量也是直线飙升。比如那个负载板，层数动辄就是30层以上，BGA（球栅阵列）的间距小得跟头发丝似的，钻孔精度、镀铜工艺、树脂塞孔技术，每一项都是高精尖的活儿。探针卡上的BGA间距也是越来越细，高端产品的间距甚至能达到40~55微米，这简直就是微米级别的“绣花”啊！


制造这些高精尖的ATE板，可不是件容易的事。就拿平整度来说吧，高端ATE板对平整度的要求极高，翘曲率得控制在0.1%~0.2%以内，焊盘高度差更是要精确到微米级。要知道，待测单元（DUT）可是通过探针和焊盘连接的，焊盘上有一点点凹陷或划痕，都可能影响测试结果。所以，这些ATE板的制造过程，简直就是一场与误差的较量，每一个细节都不能马虎。



       别看ATE板平时不显山不露水，但咱们的生活里到处都是它的影子。从手机、电脑到电视、冰箱，甚至是汽车里的各种电子设备，都离不开ATE的测试。没有ATE的严格把关，咱们可能就要经常面对设备卡顿、死机、甚至直接罢工的尴尬局面了。

     说起ATE板的制造，不得不提那些默默付出的工程师和技术人员。他们就像是ATE背后的“无名英雄”，每天与复杂的电路图、精密的仪器打交道，用智慧和汗水为咱们的生活保驾护航。正是有了他们的努力，咱们才能享受到如此便捷、高效的科技生活。



随着科技的不断发展，ATE技术也在不断进步。未来，ATE测试板可能会更加智能化、自动化，测试速度更快、精度更高。同时，随着5G、物联网、人工智能等技术的普及，ATE的应用领域也将更加广泛。可以预见的是，未来的ATE将不仅仅是一个测试工具，更将成为推动科技进步、提升生活品质的重要力量。
